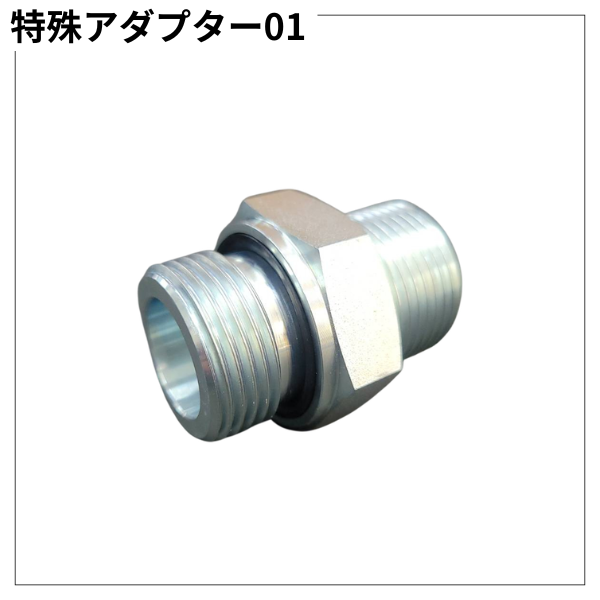

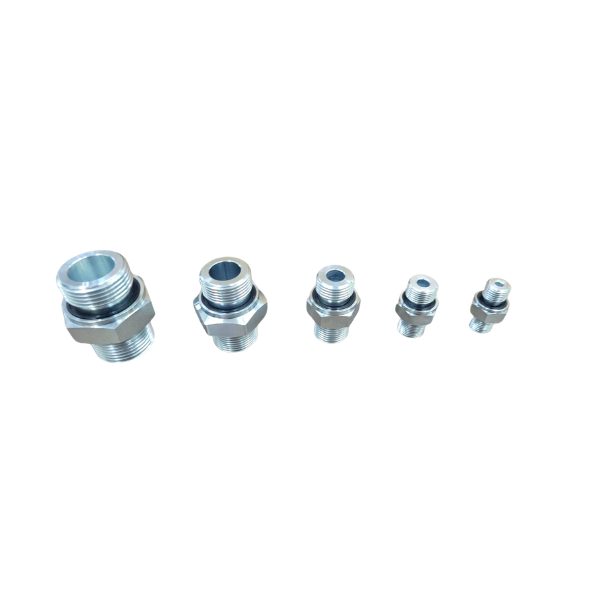

特殊アダプターAU09K-ED0404

AU09K-EDシリーズは、設備機械のコントロールバルブやポンプ用途に向けて設計された、当社独自のアダプターです。

本製品は、アダプター本体にOリング（角リング）を内蔵する構造を採用しています。
製作加工の段階で、角リング専用の溝を高精度で切削し、その溝にOリングを確実に埋め込む設計としています。

これにより、従来のようにボンデットシールを別部品として組み合わせる必要がなく、締結時のズレや偏りが発生しません。
結果として、安定した密封性を確保し、油漏れリスクを大幅に低減します。

また、Oリングはあらかじめ装着された状態で供給されるため、現場での組付け作業性も向上します。

ED金具（EDシール継手）について

ED金具（EDシール継手）は、油圧配管用に使用される高性能なシール継手です。
継手内部にエラストマー製シール（主にNBRゴム）を組み込むことで、高圧環境でも優れた密閉性能を発揮し、油漏れを防ぎます。

建設機械・産業機械・油圧ユニットなど、高圧油圧回路で幅広く使用されています。

ED金具の特徴

高いシール性能

金属同士で密閉する従来方式に比べ、EDシールはゴムシールが圧縮される構造のため、優れた密閉性を実現します。
振動や圧力変動のある油圧回路でも、安定したシール性能を発揮します。

高圧配管に対応

24度コーン構造を採用したタイプが多く、高圧油圧回路にも対応可能です。
建設機械や設備機械など、過酷な現場でも安心して使用できます。

メンテナンス性に優れる

PTネジのようにシールテープを使用する必要がなく、締め込むだけで確実にシールできます。
分解・再組付けもしやすく、メンテナンス作業の効率向上にもつながります。

主な用途

• 油圧ホース接続
• 油圧配管の分岐・延長
• 建設機械の油圧回路
• 産業機械・工作機械
• 油圧ユニット配管
• 高圧ライン配管

主な種類

GE-R-ED 鋼管くいこみ継手

オスネジ側にEDシールを備えたタイプで、機器ポートへの直接接続に使用されます。

メートルネジED継手

メートル雄ネジにEDシールを組み合わせた継手で、油圧設備に多く採用されています。

高圧対応継手

高圧油圧回路向けに設計され、耐圧性・耐久性に優れています。

当社の対応

当社では、各種ED金具・油圧継手を取り扱っております。
豊富な在庫と現場経験を活かし、建設機械・設備機械・特殊配管まで幅広く対応可能です。

また、特殊サイズ・異径・変換アダプターなどのご相談にも対応しておりますので、お気軽にお問い合わせください。
